AMPSEAL

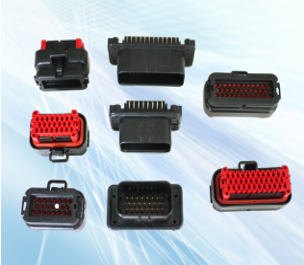

AMP TIMER連接器系列主要使用在汽車行業,AMPTIMER連接專為汽車工業設計,應用于汽車級控制器開發,并廣泛的應用在卡車、大巴、工程機械、船舶等行業,堅固可靠的一體注塑外殼,板端法蘭上的防水墊片可以在凹凸不平的用電器外殼上有效的防水密封,無需再次上膠,方便二次維修。
AMP TIMER連接器系列主要使用在汽車行業,AMPTIMER連接專為汽車工業設計,應用于汽車級控制器開發,并廣泛的應用在卡車、大巴、工程機械、船舶等行業,堅固可靠的一體注塑外殼,板端法蘭上的防水墊片可以在凹凸不平的用電器外殼上有效的防水密封,無需再次上膠,方便二次維修。
產品特點:
公母端接口密封,保障防水防塵性能的可靠性。
線束母端內置二次鎖扣,防止插針與孔位偏離。
耐高溫材料可承受表面貼片封裝應用。
鍍錫/鍍金兩種端子選擇,多位數選擇8,14,,23,35孔。
每個孔位數都4種顏色的防錯設計,并提供90度/180度PCB安裝方式
鍍錫端子8A,鍍金端子17A,壓接線徑范圍0.5-1.25平方毫米
工作溫度范圍
金:–40°C to +125°C
錫:105°C to +–40°C
耐電壓:1000AC觸點測試,保持一分鐘無擊穿或閃爍
升溫電流:40EC最大升溫額定電流
電流循環:500對主體,額定電流的125%個周期,45分鐘和15分鐘
可焊性:焊接面積應至少95%的焊料覆蓋。
抗震動性:3個相互垂直面,10 GS在10到500赫茲的1個倍頻程最小掃描速率十六個小時
配合力:最大180N,使用自由浮動夾具,最高速率為每毫米12.7毫米分鐘。
插拔力:最大100N,每分鐘12.7毫米的速率。
鎖緊強度:最大160N,最大的鎖緊機構,每分鐘13毫米的速率。
工作環境:155℃鍍金和鍍錫100°C工作環境下,500小時。
下載鏈接:AMPSEAL系列
